Le chauffage solaire direct - le chauffage solaire basse température avec tuiles et ardoises CaleoSoleil

Les capteurs solaires ont un rendement qui décroît avec l’augmentation de la température demandée. Utiliser un chauffage solaire direct permet de supprimer un échangeur de chaleur situé entre le chauffage et les panneaux solaires. Cette suppression permet de baisser la température de l’eau chauffée par le solaire de 10° environ soit un augmentation du rendement du chauffage solaire de 10 à 25% suivant la météo.

Le principe du chauffage solaire direct ou chauffage solaire basse température

L’augmentation de l’isolation des maisons s’accompagne souvent d’une baisse de l’inertie de celles-ci et d’une baisse des consommations. Ces 2 facteurs obligent à revoir les principes établis de stockage dans le plancher chauffant de l’énergie solaire. En effet, stocker l’énergie solaire dans  un plancher chauffant d’une maison bien isolée peut conduire à une surchauffe les après midi ou il y a du soleil.

Le plancher solaire direct d’une maison bien isolée doit comporter un plancher chauffant mince de faible épaisseur comme le CaleoSol et donc d’une inertie inférieure à 1 heure permettant un pilotage au plus prêt de l’apport solaire avec un thermostat d’ambiance.

Le prix des ballons tampons ayant bien diminué, on pourra utiliser un ballon tampon pour recueillir l’énergie solaire excédentaire pour augmenter le rendement du solaire et en profiter la nuit ou bien calculer le nombre de panneaux solaires pour faire un apport diurne uniquement.

Le chauffage solaire direct et plancher chauffant solaire et la RT2012

Les panneaux solaires traditionnels étant calculés pour le chauffage solaire l’hiver, ils chauffent trop l’été. De nombreux types de panneaux peuvent être détériorés par une surchauffe l’été ce qui peut rendre l’utilisation du chauffage solaire délicat
Deux solutions:
- Utiliser des boucles de décharge de chaleur mais c’est coûteux
- utiliser des panneaux comme les tuiles solaires CaleoSoleil qui ont un très bon rendement à basse température mais qui ne montent pas trop en température. Les CaleoSoleil peuvent monter jusqu’à environ 100° en mode stagnation (sans circulation), ce qui est presque équivalent à une température qu’il pourrait régner sous des tuiles foncées comme l’ardoise.  Idéal pour le chauffage solaire direct L’isolation spéciale sous les tuiles solaires CaleoSoleil permet de réduire grandement cette température côté grener.

Les panneaux solaires pour chauffage solaire direct: les CaleoSoleil

Idéal pour les plancher chauffants, les tuiles solaires CaleoSoleil et ardoises solaires CaleoSoleil sont très adaptées pour le rafraîchissement. Dès que la température du toit passe en dessous de la température du plancher chauffant (par exemple, la nuit), la pompe solaire se met en marche pour évacuer les calories du plancher par le toit

Voir les articles sur le plancher chauffant rafraichissant

Profiter du rafraîchissement solaire - le roof cooling pour chauffage solaire direct

Par une meilleure répartition de la chaleur ainsi que par la chaleur radiante, le plancher chauffant pourra consommer jusqu’à 20% d’énergie en moins que des radiateurs traditionnels.
De plus, un plancher chauffant sec comme le CaleoSol utilise de l’eau peu chaude. (Entre 25 et 40°).
Baisser la température de l’eau augmente de 10 à 25° le rendement des panneaux et permet d’augmenter le durée d’utilisation du chauffage solaire. En net, plancher chauffant  et CaleoSoleil en chauffage solaire direct peuvent réduire la facture énergétique jusqu’à 50% (divisée par 2). Bien sur les radiateurs à basse température pourront être utilisés en chauffage solaire.

L’apport d’un plancher chauffant  dans le chauffage solaire direct

Le plancher chauffant rafraîchissant sec et mince CaleoSol pour chauffage solaire direct
- 0 à + 100mm d’épaisseur (s’adapte exactement à l’épaisseur
  souhaitée)
- collage direct du carrelage
- pose directe parquet
- Travail en chape sèche
- le plus facile à mettre en œuvre du marché
- existe aussi en mur chauffant et plafond chauffant

Les offres CaleoSol et CaleoSoleil combinées pour chauffage solaire direct

Les tuiles solaires CaleoSoleil et les ardoises solaires CaleoSoleil pour chauffage solaire direct
- Adaptées au style et tuiles de nos régions
- Conçues pour tous types de chauffages surtout à basse température
- Pas de surchauffe l’été
- Travail à l’eau ou au glycol sous pression / sans pression
- Très facile à poser

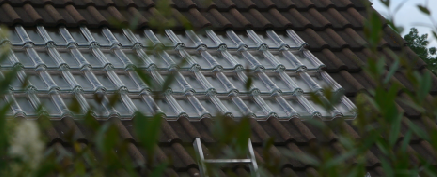

La tuile solaire CaleoSoleil sous tuiles en verre pour chauffage solaire direct

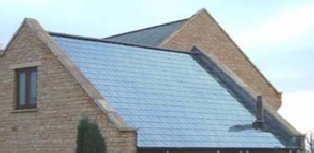

L’ardoise solaire CaleoSoleil sous ardoise pour chauffage solaire direct

La FreeHeatBox 50 Evolution pour un chauffage solaire direct très simple

La FreeHeatBox 50 Evolution est au centre du chauffage solaire direct - uniquement 70 cm de haut par 35 cm de diamètre
- Bouteille de mélange en inox testée à 8 bars pour une utilisation dans un circuit de chauffage et chauffage solaire sous pression
- Fonctionnement avec du glycol ou de l’eau (fonction chauffage solaire toujours en auto vidange dans le cas de l’eau)
- Un régulateur électronique 3 sondes permettant de réguler l’apport solaire pour réguler la température vers le chauffage solaire direct
- Connectable à une bouteille tampon (stockage d’eau chaude) pour une évolution vers une installation plus sophistiquée
- Possède toujours un échangeur pour chauffe-eau pour transformer tout chauffe-eau électrique en chauffe-eau solaire.

Pourquoi une bouteille de mélange pour un chauffage solaire direct:
- L’eau arrivant des CaleoSoleil peut être beaucoup chaude plus que la température de consigne pour le chauffage solaire direct
- le débit d’eau d’un chauffage solaire direct peut être largement supérieur au débit d’eau dans les CaleoSoleil

Cas particuliers des petites installations (30 à 50m² environ) munis d’un réchaufffeur électrique: le réchauffeur pourra tenir le rôle de bouteille de mélange si l’installation est au glycol pour une installation toute simple et très compacte.

Retour chauffage (plancher ou radiateurs)

Départ vers plancher / radiateurs  ou
chaudière ou PAC

Contrôleur solaire

Dans le cas le plus simple, la FreeHeatBox Evolution vient se brancher sur le circuit de retour du plancher chauffant.
Le contrôleur électronique pilote la boucle solaire en faisant démarrer la pompe (M) quand le caleoSoleil est plus chaud que la FreeHeatBox Évolution (différence de température entre les capteurs S1 et S2)
Le capteur de température S3 stoppe la pompe quand la température de départ vers le chauffage arrive à la consigne supérieure.
D’autres Schémas pour chauffage solaire sont possibles, veuillez nous demander la liste des possibilités.

La tuile solaire thermique pour chauffage solaire avec toit en tuiles

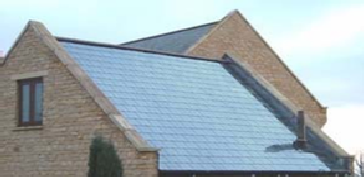

L’ardoise solaire thermique pour chauffage solaire avec toit en ardoise

Le CaleoSoleil pour chauffage solaire « invisible »

490€TTC par m² de toiture pour 10m² à chauffer soit 49€TTC/m² chauffé
(tuiles, Caleosoleils et raccords)
Remplacez vos tuiles par des tuiles en verre ayant exactement la même forme après avoir placé le CaleoSoleil derrière (voir plus loin)
Branchez sur votre retour de chauffage et c’est jusqu’à 50% de réduction de la note de chauffage grâce au chauffage solaire direct

190€TTC par m² de toiture pour 4m² à chauffer soit 47,5€TTC/m² chauffé
(CaleoSoleils et raccords)
Coller les CaleoSoleil derrière vos ardoises

Branchez sur votre retour de chauffage et c’est jusqu’à 50% de réduction de la note de chauffage grâce au chauffage solaire direct

La pose des CaleoSoleil pour chauffage solaire direct en video
