Rapport d’essais plancher chauffant et mur chauffant

Les essais menés au Royal Institute of technology (RIT) en Scandinavie ont porté sur les temps de réponse du chauffage par le sol suivant différentes épaisseurs de dalle.

Les conditions de test ont été les suivantes:
- La température d’eau dans les tuyaux de chauffage par le sol est montée de 1° par étape
- Utilisation d’une dalle de
   - 150 mm d’épaisseur de béton
   - 150 mm d’isolation en dessous
   - Carrelage d’une épaisseur de 8 mm
   - Colle pour carrelage pour une épaisseur de 4mm

Les tests ont été menés pour une position des tuyaux de chauffage avec
- 110 mm de béton au dessus des tuyaux
- 55 mm de béton au dessus des tuyaux
- 30 mm de béton au dessus des tuyaux

En même temps, une simulation a été menée avec un modèle simulant les caractéristiques du chauffage CaleôSol avec un espacement de 300 mm des tuyaux et un émetteur de 0,5mm d’épaisseur en aluminium

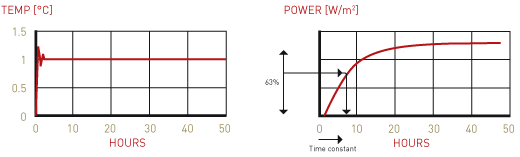

La durée de montée en température est calculée dès lors que la montée en température de 1° est stabilisée.
L’inertie de montée en température est mesurée dès lors que 63% de la capacité thermique du sol est atteinte. Cette mesure est appelée constante de temps et est normalisée.

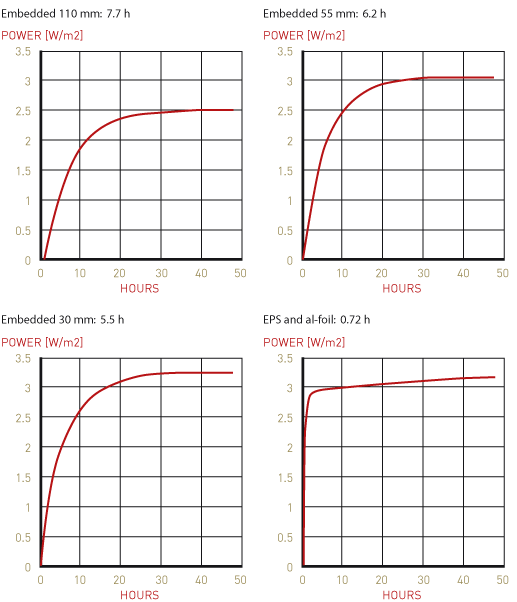

Les constantes de temps pour les différents essais ont été les suivants
- 110 mm de béton au dessus des tuyaux: 7,7 heures
- 55 mm de béton au dessus des tuyaux: 6,2 heures
- 30 mm de béton au dessus des tuyaux: 5,5 heures
- simulation CaleôSol: 0,72 heures

En conclusion: quelque soit la position des tuyaux dans une chape en béton, l'inertie reste très élevée. Le système CaleôSol permet de baisser par un facteur 7 à 10 l’inertie thermique et de permettre de faire varier la température des pièces au cours de la journée. De véritables économies de chauffage sont alors possibles en plus des gains traditionnels d’un plancher chauffant.
